Aide contextuelle
Passez la souris au dessus des champs du formulaire pour obtenir une aide contextuelle.
Etape précédente
Cliquer pour reculer à l'étape précédente de saisie
Etape suivante
Cliquer pour avancer à l'étape suivante de saisie
(div de conseils modifiable par l'appli)
Type de logement
Indiquer si l'étude porte sur une maison individuelle existante ou un appartement existant.
Si le bâtiment comporte plus d'un logement, lire impérativement cette fiche
Localisation
Choisissez le numéro de département où se situe le logement étudié

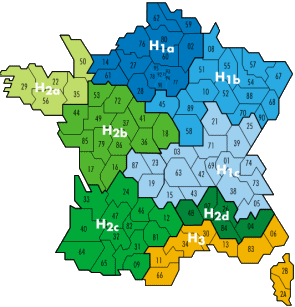

Les régions géographiques utilisées pour le DPE sont illustrées ci-dessous :
Station météo
Pour les calculs maison passive, indiquez la ville la plus proche du lieu du logement.
Les couleurs représentent les régions géographiques (au sens des réglementations thermiques) auxquelles le département est rattaché.
Surface habitable SHAB de l’immeuble
Entrez la SHAB totale de l’immeubleSurface habitable SHAB
La surface habitable d'un logement est la surface de plancher calculée après déduction des surfaces occupées par les murs, cloisons, marches et cages d'escaliers, gaines, embrasures de portes et de fenêtres.
Il ne faut pas prendre en compte dans la SHAB les combles non aménagés, caves, sous-sols,
remises, garages, terrasses, loggias, balcons, séchoirs extérieurs au logement, vérandas,
locaux communs et autres dépendances des logements, ni des parties de locaux d'une hauteur inférieure à 1,80 mètre.
Attention pour le DPE, il faut prendre en compte la surface des vérandas chauffées
Lire impérativement ce guide pour les éléments à prendre en compte ou non dans la SHAB
Unité : m²
Hauteur moyenne sous plafond
Elle correspond au volume délimité par les faces intérieures de l'enveloppe séparant la zone chauffée de l'extérieur et des espaces non chauffés, ce volume étant divisé par la surface des planchers.
Unité : m2
Altitude
Altitude du lieu du logement par rapport au niveau de la mer.
Unité : m
Présence de murs lourds au sens de l'inertie thermique
Cochez cette case uniquement si les murs sont à base de matériaux lourds (béton, parpaing, brique, pierre, terre, pisé, etc.) directement en contact avec le volume habité (murs non isolés ou isolés par l'extérieur)
Cliquez ici pour lire les exigences concernant les épaisseurs minimales
Les parois lourdes stabilisent la température et réduisent les besoins de chauffage et de rafraîchissement
Présence d'un plancher bas lourd au sens de l'inertie thermique
Cochez cette case uniquement si le plancher du RDC de la maison ou le plancher de l'appartement est à base de matériaux lourds (béton plein, chape ou dalle de béton, etc.) et que ce matériau lourd est directement en contact avec le revêtement de sol (plancher non isolé ou isolé uniquement en sous-face et sans revêtement isolant).
Cliquez ici pour lire les exigences concernant les épaisseurs minimales
Les parois lourdes stabilisent la température et réduisent les besoins de chauffage et de rafraîchissement
Présence d'un plancher haut lourd au sens de l'inertie thermique
Cochez cette case uniquement si les plafonds de la maison (sous toitures et planchers des étages) ou les plafonds de l'appartement sont à base de matériaux lourds (béton plein, Poutrelles et hourdis béton ou terre cuite, etc.) directement en contact avec le volume habité (plafond non isolé ou isolé par l'extérieur)
Cliquez ici pour lire les exigences concernant les épaisseurs minimales
Les parois lourdes stabilisent la température et réduisent les besoins de chauffage et de rafraîchissement
Année de construction de la maison ou de l'immeuble
Indiquez l'année de construction.
En cas d'année de construction non précisément connue, essayez de savoir dans quelle période elle se situe parmi la liste suivante d'intervalles et indiquez une année comprise dans l'intervalle retenu (avant 1948, 1948-1974, 1975-1977, 1978-1982, 1983-1988, 1989-2000, 2001-2005, 2006-2012, 2013-2021 ou après 2021).
Bâtiment ancien
Cocher la case si le bâtiment comporte des parois dites « anciennes », c’est-à-dire constituées de matériaux traditionnels (à savoir pierres, terre, mur à colombage, brique ancienne, pisé) et qui n'ont pas été isolées par l'intérieur afin de conserver leur inertie lourde.
En présence de plusieurs types de parois, le bâtiment sera considéré comme « ancien » si la surface de parois anciennes est majoritaire.
Pour ces bâtiments constitués de parois anciennes, l’inertie lourde du bâtiment réduit la période de chauffe, car ces
bâtiments en mi-saison stockent la chaleur pendant les journées ensoleillées, pour la restituer pendant les nuits
froides. Les sollicitations environnementales à utiliser sont précisées ci-dessous.
Années de rénovation
Si des rénovations ont été faites depuis la construction, indiquez l'année des derniers travaux d'isolation des murs, plancher bas, plafond (sous combles ou toiture),
ainsi que les années de dernier remplacement de la ventilation, du chauffage ou du système de producion d'eau chaude sanitaire.
Si aucun travaux d’isolation ou de remplacement n'ont été faits depuis la construction du bâtiment, laisser la valeur à la date de la construction.
Isolation pour chauffage électrique
Cochez cette case si lors de la construction ou de la rénovation du logement, l'isolation avait été renforcée pour un chauffage principal électrique à « Effet Joule »
(convecteurs électriques ou accumulateurs).
Généralement, un label de type « Promotélec » était associé à ce type de réalisation.
Cochez cette case même si depuis cette date de construction ou de rénovation, ce chauffage électrique a été remplacé.
Donner un nom à la paroi
Optionnel : Entrez une dénomination permettant de retrouver le type de paroi plus facilement dans l’onglet des métrés.
Type d’isolation
La saisie de ce champ permet selon la méthode 3Cl de déterminer le pont thermique de liaison menuiserie-mur.

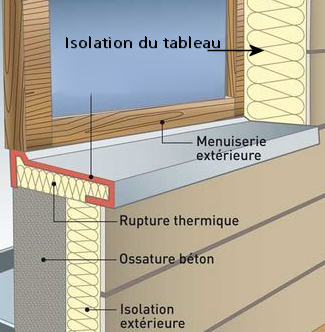

Illustration d’un tableau isolé de menuiserie en isolation par l’extérieur avec menuiserie au nu intérieur :
La paroi donne sur ...
Si la paroi donne sur un environnement autre que l’extérieur, un coefficient de réduction s’applique car la température de cet environnement est plus tempérée que l’extérieur.
Cliquez ici pour lire les recommandations du guide du diagnostiqueur
Surface paroi sur local non chauffé
Entrez la surface de la paroi séparant le local chauffé du local non chauffé (paroi décrite juste au-dessus).
Unité : m²
Méthode de calcul du Coefficient de réduction des murs donnant sur des espaces non chauffés
Choisir le mode de calcul du coefficient B sachant que la valeur de B la plus faible est la plus avantageuse.
Le mode 3CL est intrinsèque à la méthode DPE, il est donc proposé par défaut.
Le choix du mode de calcul Th-Bat/Th-U génèrera une fiche de calcul dont l’application reste à la discrétion du diagnostiqueur.
Si le mode de calcul Th-Bat/Th-U est plus avantageux mais ne suffit pas à faire gagner une lettre de DPE, rester sur le mode de calcul 3CL.
Surfaces des parois séparant le local non chauffé de l’extérieur ou du sol
Pour la méthode 3CL, entrez la surface totale et cochez «isolée» ou nonCliquez ici pour lire les recommandations du guide du diagnostiqueur
Unité : m²
Isolation des parois séparant le volume chauffé du local non chauffé
Pour la méthode 3CL, seule la notion de paroi «isolée» ou «non isolée» est utilisée.Les parois sont considérées comme isolées si plus de 50% de leur surface est isolée.
Cliquez ici pour lire les recommandations du guide du diagnostiqueur
Isolation des parois séparant le volume chauffé des vérandas non chauffées
Pour la méthode 3CL, seule la notion de paroi «isolée» ou «non isolée» est utilisée.Ignorer la saisie si aucune véranda non chauffée n’est présente.
Les parois sont considérées comme isolées si plus de 50% de leur surface est isolée.
Cliquez ici pour lire les recommandations du guide du diagnostiqueur
Isolation des parois séparant le local non chauffé de l’extérieur ou du sol
Pour la méthode 3CL, seule la notion de paroi «isolée» ou «non isolée» est utilisée.Les parois sont considérées comme isolées si plus de 50% de leur surface est isolée.
Cliquez ici pour lire les recommandations du guide du diagnostiqueur
Transmission thermique de la paroi séparant le local non chauffé de l’extérieur ou du sol
Si le U ne peut pas être déterminé précisément, laissez ce champ vide.Sinon, entrez la valeur exacte de cette transmission thermique pour comparer avec le calcul Th-U/NF EN ISO 13789 et saisir autant de lignes (surfaces, U) que de types de parois opaques et vitrées séparant le local non chauffé de l’extérieur ou du sol
Unité : W/m².K
Type de local non chauffé (au sens de l’étanchéité au vent)
Valeur à choisir selon les cas de figure suivants :
Local non chauffé avec ouverture peu étanche
- Garage de maison individuelle (avec coulissants ou porte basculante)
- Garage privé collectif
- Circulations communes avec bouche ou gaine de désenfumage, ouverte en permanence
- halls d’entrée sans porte munie de dispositif de fermeture automatique
Local non chauffé avec ouverture assez étanche
- Halls d’entrée avec porte munie de dispositif de fermeture automatique
- Local non chauffé avec porte munie de joints (porte de service, porte sectionnelle motorisée)
- Circulations communes avec ouverture directe sur l’extérieur
Local non chauffé sans ouverture sur l’extérieur : Circulations communes sans ouverture directe sur l’extérieur.
Coefficient de réduction
Valeur modifiable uniquement si a été retenu le choix d’entrer une valeur de b calculée manuellement.
Plus le coefficient est bas, plus l’espace non chauffé fait office d’espace tampon efficace.
Valeur : de 0 à 1
Type de plancher bas

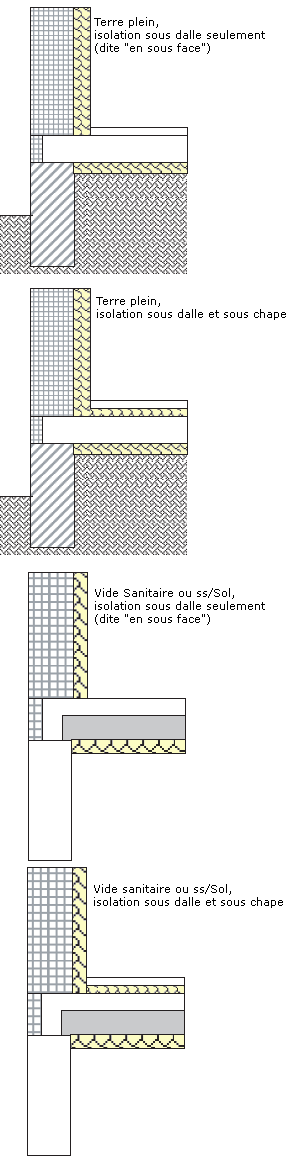

Utilisez les illustrations ci-dessous pour choisir le type d’isolation
Utilisez les illustrations ci-dessous pour choisir le type d’isolation
Isolation périphérique complémentaire
Indiquez le positionnement, la longueur, l’épaisseur et le coefficient lambda de l’isolation périphérique complémentaire.
En cas de mur de fondation avec isolation répartie, spécifiez « isolation verticale » et indiquez la hauteur et l’épaisseur du mur de fondation ainsi que son lambda.
S’il n’y a pas d’isolation complémentaire (en plus de l’isolation du plancher sur toute sa surface), laissez la longueur vide ou à 0
Unité : m pour les dimensions et W/m.K pour le lambda
Indiquez le positionnement, la longueur, l’épaisseur et le coefficient lambda de l’isolation périphérique complémentaire.
En cas de mur de fondation avec isolation répartie, spécifiez « isolation verticale » et indiquez la hauteur et l’épaisseur du mur de fondation ainsi que son lambda.
S’il n’y a pas d’isolation complémentaire (en plus de l’isolation du plancher sur toute sa surface), laissez la longueur vide ou à 0
Unité : m pour les dimensions et W/m.K pour le lambda
Profondeur moyenne du VS
Profondeur du vide sanitaire au-dessous du niveau du sol extérieur.
Unité : m
Profondeur du vide sanitaire au-dessous du niveau du sol extérieur.
Unité : m
Hauteur PB au dessus du sol
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Niveau d’isolation des murs du Vide Sanitaire
Valeur U (coefficient de transmission thermique) des murs extérieurs du vide-sanitaire
Nota : les murs du Vide Sanitaire sont généralement moins isolés que ceux du logement proprement dit (voire non isolés).
Unité : W/m².K
Valeur U (coefficient de transmission thermique) des murs extérieurs du vide-sanitaire
Nota : les murs du Vide Sanitaire sont généralement moins isolés que ceux du logement proprement dit (voire non isolés).
Unité : W/m².K
Épaisseur des murs du Vide Sanitaire
Unité : m
Unité : m
Surface ouverture ventilations du Vide Sanitaire
Choisir une des valeurs suivantes :
Choisir une des valeurs suivantes :
- Forte ventilation : surface des ouvertures = 1/500ème de la surface du plancher bas
- Moyenne ventilation : surface des ouvertures = 1/1000ème de la surface du plancher bas
- Faible ventilation : surface des ouvertures = 1/1500ème de la surface du plancher bas
Profondeur moyenne du Sous-sol
Profondeur moyenne du Sous-sol au-dessous du niveau du sol extérieur.
Unité : m
Profondeur moyenne du Sous-sol au-dessous du niveau du sol extérieur.
Unité : m
Hauteur moyenne du Sous-sol au dessus du sol extérieur
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Résistance thermique de l’isolant du sol du Sous-Sol
Dans le cas où le sol du sous-sol est isolé, indiqué le R de l’isolant.
Unité : W/m.K
Dans le cas où le sol du sous-sol est isolé, indiqué le R de l’isolant.
Unité : W/m.K
Volume du Sous-sol non chauffé
Unité : m3
Unité : m3
Épaisseur des murs du Sous-Sol
Unité : m
Unité : m
Transmission thermique U des murs du Sous-Sol
Valeur U (coefficient de transmission thermique) des murs extérieurs du Sous-Sol non chauffé
Unité : W/m².K
Valeur U (coefficient de transmission thermique) des murs extérieurs du Sous-Sol non chauffé
Unité : W/m².K
Taux de renouvellement d’air du Sous-Sol exprimé en en nombre de renouvellements d’air par heure.
La valeur proposée par défaut correspond au renouvellement d’air d’un vide sanitaire équivalent dans les conditions intermédiaires (ouvertures de ventilation, vitesse et facteur de protection au vent en valeurs moyennes).
Unité : vol/h ou h-1
La valeur proposée par défaut correspond au renouvellement d’air d’un vide sanitaire équivalent dans les conditions intermédiaires (ouvertures de ventilation, vitesse et facteur de protection au vent en valeurs moyennes).
Unité : vol/h ou h-1
Le plancher haut donne sur...
Choisir une des valeurs suivantes :
Choisir une des valeurs suivantes :
- L’extérieur : si la zone chauffée de l’étage est sous rampants de toiture ou sous une toiture terrasse
- Combles fortement ventilés : combles perdus couverts en tuiles sans film de sous-toiture
- Combles faiblement ventilés : combles perdus couverts avec un bac acier ou zinc ou bien avec un film de sous-toiture
- Combles très faiblement ventilés : combles perdus couverts avec un bac acier ou zinc et avec un film de sous-toiture
Isolation du plancher haut
Pour la méthode 3CL, seule la notion de paroi «isolée» ou «non isolée» est utilisée pour le calcul du coefficient de réduction.Les parois sont considérées comme isolées si plus de 50% de leur surface est isolée.
Cliquez ici pour lire les recommandations du guide du diagnostiqueur
Vitesse du vent
Choisir une valeur de vitesse moyenne du vent sur le site considéré
La vitesse du vent doit être indiquée à 10m de hauteur, c’est à dire sans tenir compte de la situation abritée ou non du fait de bâtiments ou d’arbres avoisinants.
En l’absence de vitesse moyenne mesurée, laisser la valeur par défaut de 15 km/h.
Choisir une valeur de vitesse moyenne du vent sur le site considéré
La vitesse du vent doit être indiquée à 10m de hauteur, c’est à dire sans tenir compte de la situation abritée ou non du fait de bâtiments ou d’arbres avoisinants.
En l’absence de vitesse moyenne mesurée, laisser la valeur par défaut de 15 km/h.
Facteur de protection au vent
Choisir une des valeurs suivantes :
Choisir une des valeurs suivantes :
- Situation abritée : bâtiment en centre-ville, centre-bourg ou au coeur d’une forêt
- Situation moyenne : bâtiment en zone moins dense (périphérie de ville ou de bourgade)
- Situation exposée : bâtiment exposé au vent (milieu rural, zones fréquemment ventées, grande hauteur)
Saisie détaillée des paramètres influant sur le calcul de Ue
La saisie détaillée permet de comparer la valeur calculée du coefficient surfacique équivalent du plancher bas de la méthode 3CL à celle des règles Th-Bat/Th-U (issues de la norme internationale NF EN ISO 13370).
Méthode calcul du Coeff. surfacique équivalent Ue du plancher bas
Le coefficient Ue dépend de la nature du sol, des dimensions du plancher,
et du fait que le plancher soit directement en contact avec le sol (terre plein) ou bien sur vide sanitaire (VS) ou sous-sol.
Le mode 3CL est intrinsèque à la méthode DPE, il est donc proposé par défaut.
Le choix du mode de calcul Th-Bat/Th-U (issu de la norme internationale NF EN ISO 13370) génèrera une fiche de calcul dont l’application reste à la discrétion du diagnostiqueur.
Si le mode de calcul Th-Bat/Th-U est plus avantageux mais ne suffit pas à faire gagner une lettre de DPE, rester sur le mode de calcul 3CL.
Surface du plancher bas de la zone chauffée
Valeur nécessaire pour le calcul détaillé du Ue.
Pour les appartements en RdC, indiquez la surface du plancher bas de l’immeuble entier.
Unité : m²
Valeur nécessaire pour le calcul détaillé du Ue.
Pour les appartements en RdC, indiquez la surface du plancher bas de l’immeuble entier.
Unité : m²
Périmètre du plancher bas de la zone chauffée
Indiquer le périmètre du plancher séparant au RDC la partie chauffée de l’extérieur et des zones non chauffée.
La mesure doit être prise du côté intérieur (typiquement la longueur des plinthes).
Pour les appartements en RdC, indiquez le périmètre du plancher bas de l’immeuble entier.
Unité : m
Indiquer le périmètre du plancher séparant au RDC la partie chauffée de l’extérieur et des zones non chauffée.
La mesure doit être prise du côté intérieur (typiquement la longueur des plinthes).
Pour les appartements en RdC, indiquez le périmètre du plancher bas de l’immeuble entier.
Unité : m
Type de sol (terrain)
Permet de sélectionner des propriétés de sols typiques pour leur conductivité thermique.
Permet de sélectionner des propriétés de sols typiques pour leur conductivité thermique.
- Sable, Gravier : pour les sols avec tout venant ou mélange terre/pierre
- Argile légère, limon : pour les sols drainés
- Argile lourde, glaise: pour les sols compacts et peu drainés
- Roches homogènes : pour les sols rocheux avec absence ou quasi absence de terre
Description du pont thermique
Description du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Description du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Valeur du pont thermique
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : W/m.K
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : W/m.K
Longueur du pont thermique
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : m
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : m
Valeur du Coeff. surfacique équivalent Ue
Unité : W/m².k
Unité : W/m².k

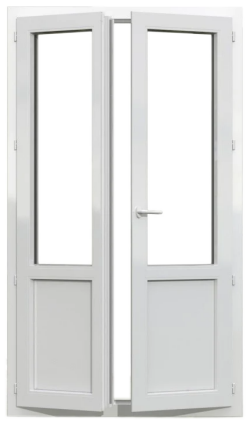

Présence d’un soubassement
Si cette case est cochée, toutes les menuiseries de ce type dans l’onglet métré auront un soubassement si leur hauteur est > à 2m (portes-fenêtres)

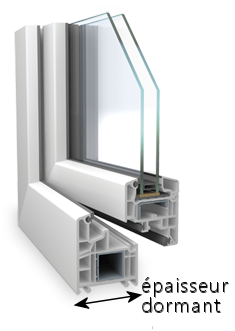

Dormant épais
Cochez cette case si l’épaisseur du dormant de votre menuiserie est ≥ à 8 cm
Menuiserie avec joints
Cochez cette case si ce type de menuiserie possède des jonts d’étanchéité au niveau des ouvrants
Résistances thermiques additionnelles des fermetures
ΔR est la résistance thermique additionnelle, en m2.K/W, apportée par l’ensemble fermeture ou store
Ce ΔR vient s’ajouter au coefficient Uw de la menuiserie lorsque l’occultation est fermée
Pour les cas courants, ce tableau issu des règles Th-U 3/5 peut-être utilisé :
| Fermetures | ΔR (m².K/W) |
|---|---|
| Volets avec ajours fixes | 0,08 |
| Volet battant PVC | 0,19 |
| Volet battant bois (e > 22 mm) | 0,25 |
| Volets roulants alu | 0,15 |
| Volet roulant PVC (e ≤ 12 mm) | 0,19 |
| Volet roulant PVC (e > 12 mm) | 0,25 |
| Note : e est l’épaisseur du tablier. | |
Unité : m².K/W
Type de cadre et choix porte ou menuiserie vitrée
Choisir le type de cadre (Bois, PVC ou Alu à rupture de pont thermique) et sa performance d’isolation (plus le U est bas, plus le cadre est performant). Unité : W/m².K
Type d’ouverture
Choisir parmi les valeurs proposées.
Type de volet
La présence de volets aux fenêtres et portes-fenêtres leur apporte un supplément d’isolation nocturne avec une résistance
additionnelle ΔR.
Choisir le type de volet dans la liste proposée.
Type de vitrage
En général, les menuiseries sont en fonction de leur date de pose en :
- Avant 1974 : simple vitrage
- 1974-1989 : double vitrage 4/8/4 Air
- 1990-2005 : double vitrage 4/12/4 Air
- A partir de 2006 : double vitrage 4/16/4 Faiblement Émissif, Argon ou Krypton,
Pour savoir si votre verre est faiblement émissif, il faut l’éclairer avec une LED de téléphone ou une bougie. En éclairant un double vitrage ancienne génération, 4 reflets de couleur identique apparaissent :
En éclairant un double vitrage faiblement émissif, un des reflets apparait violet :
Placez le téléphone, led allumée à 10cm du vitrage :
NB : Les doubles-vitrages faiblement émissifs sont 6 fois plus isolants que les simples vitrages et 3 fois plus que les doubles vitrages anciennes générations.
Coefficient Ug du vitrage vertical
Coefficient de transmission thermique surfacique du vitrage seul (g pour glass) pour une menuierie verticale
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Positionnez au préalable le type de vitrage le plus proche dans la liste déroulante de gauche
Unité : W/m².K
Coefficient Ug du vitrage horizontal
Coefficient de transmission thermique surfacique du vitrage seul (g pour glass) pour une menuierie horizontale
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : W/m².K
Coefficient de transmission lumineuse
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -
Facteur solaire du vitrage
Coefficient de transmission énergétique total du vitrage comprenant le flux direct Sg1 et la
composante de réémission thermique vers l’intérieur qui est due à l’échauffement de la face intérieure de la paroi sous l’effet du soleil.
Valeur déterminée selon la norme NF-EN-410
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -
Coefficient de transmission énergétique directe du vitrage
Coeffifient de transmission énergétique correspondant à la proportion du flux de chaleur solaire transmise directement par le vitrage.
Nommé Τe ou TED ou encore Sg1), il est déterminé selon la norme NF-EN-410
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -
Ψ espaceur
Coefficient de conductibilité thermique de la jonction vitrage-menuiserie incluant l’espaceur (intercalaire) entre les 2 ou les 3 vitrages ainsi que la feuillure
A ne modifier que si vous connaissez la valeur précise donnée par le fabricant de la menuiserie.
Unité : W/m.K
Coefficient U du coffre de Volet roulant
Dans le cas de volets roulants intégrés à la maçonnerie, indiquer le U du coffre avec son éventuel
complément d’isolant.
Exemple de valeurs :
- coffre monobloc U=1,5 à 2
- coffre tunnel en brique intégré dans la maçonnerie 3 à 3,5
- coffre Y U 0,7 à 1.5
Unité : W/m².K
Hauteur du coffre de Volet roulant
La hauteur du coffre, associée à la largeur du tableau et du coefficient U du coffre permet
de calculer les déperditions associées.
Unité : cm

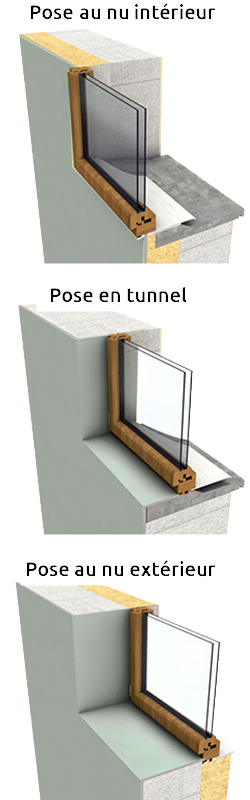

Positionnement de la menuiserie dans l’épaisseur du mur
Nota : les retours d’isolant en tableau se saisisent à l’onglet des parois, champ "choisir type d’isolation"
Les menuiseries des védandas sont à indiquer "au nu extérieur"
Désignation du type
Nom associé au type de menuiserie et qui apparaitra dans les listes déroulantes de choix dans la saisie du métré.
Demi-valeur pour liaison de paroi mitoyenne
Cocher la case si la paroi intérieure de la liaison (plancher intermédiaire ou mur de refend) est mitoyenne entre deux logements distincts.L’autre moitié des déperditions de ce pont thermique est alors imputable au logement mitoyen.
Choix des ponts thermiques linéiques
Se baser sur la méthodologie de choix décrite en haut de page.Cliquez ici pour lire le détail de la méthode
Valeur du pont thermique linéique
Le pont thermique est un coefficient de transmission thermique traduisant la puissance calorifique perdue à travers
un linéaire, typiquement une jonction entre parois et et exprimée en Watts par mètre ("linéaire") et par degré de différence de température entre les deux faces de la paroi.
Unité : W/m.K
Longueur du pont thermique linéique
Unité : m
Aide au choix des ponts thermiques intrinsèques au système constructif
Choisir le cas de figure correspondant à votre cas.
Nota si le message suivant s'affiche Erreur, aucun système constructif n'a pu être déterminé,
c'est que votre composition des murs extérieurs n'a pas inclut d’élément depuis la liste des "matériaux porteurs"
Dans ce cas, vous devez obtenir du fabricant les valeurs des ponts thermiques intrinsèques à votre système constructif ou bien les faire calculer.
Valeur des ponts thermiques intrinsèques au système constructif
Unité : W/mK
Véranda non chauffées ?
Définition d’une véranda ou loggia non chauffée :- aucun appareil de chauffage n’y est présent,
- elle est séparée de l’espace chauffé par des murs, fenêtres, portes-fenêtres ou baies vitrées.
Les vérandas chauffées font partie de l’espace habitable chauffé. Par conséquent, les parois de vérandas chauffées se saisissent comme n’importe quel mur (ou rampant de toiture) avec une menuiserie unique occupant 100% de la surface du mur.
Les parois latérales de forme trapèze-rectangle de la véranda seront à saisir avec leur hauteur moyenne.
Largeur, Hauteur et Surface d’une paroi de véranda
Pour les éléments trapézoïdaux des vérandas, il vous est possible de saisir directement une surface.Nota : les parties opaques de la véranda chauffée sont à saisir comme un mur ou un plancher haut donnant sur l’extérieur.
Dimensions paroi
Entrer les surfaces côté intérieur des parois en entrant une ligne par mur et par orientation.
Vous pouvez au choix entrer Largeur et Hauteur/Longueur ou bien saisir directement la surface.
La surface est à saisir surface menuiseries extérieures comprises "vide pour plein" (les déperditions sont calculées selon la surface nette).
Par contre, si une véranda chauffée est adossée à la paroi, il faut retrancher à la surface de la paroi la surface de l’adossement de la véranda.
Les surfaces intérieures sont typiquement les surfaces des plaques de plâtre
En savoir plus : Cliquez ici pour lire les exigences sur la saisie des dimensions
Unité : m
Commentaire paroi
Ce commentaire vous permet de relire plus facilement votre projet à postériori et de faciliter la vérification de la complétude du métré.
Entrez par exemple "Mur RDC Sud"
Orientation paroi
Vous devez saisir une ligne de paroi par orientation.
Choisir parmi les orientations proposées la plus proche de l’orientation réelle.
Inclinaison paroi
Inclinaison de la paroi par rapport à l’horizontale.
Pour les toitures, les pentes de toit inférieures à 46% correspondent à l’option peu incliné.
Calculette surface pignons et rampants
Cliquez pour calculer la surface en fonction de la saisie de la largeur, hauteur et pente de toit.
La surface des rampants de toiture n’est à utiliser que si l’isolation est le long de la pente du toit.
Pour l’isolation des combles perdus, indiquez la surface du plafond horizontal.
RAPPEL : toutes les dimensions et surface se mesurent côté intérieur (typiquement les dimensions des plaques de plâtre et des lambris)
Type de menuiserie
Choisir le type de menuiserie parmi les types que vous avez créé dans l’onglet Menuiseries Extérieures
Paroi séparative de véranda non chauffée
Si la paroi et ses menuiseries donnent directement sur l’extérieur, indiquer "extérieur".
Si la la paroi et ses menuiseries séparent l’espace chauffé d’une véranda ou loggia non chauffée, indiquer son numéro.
Nombre de menuiseries identiques
Si plusieurs menuiseries de même dimension sont attachées à ce mur entrez leur nombre ici.
Dimensions au tableau
Entrez les dimensions au tableau à l’aide de la liste déroulante ou en saisissant largeur et hauteur.
Unité : m
Hauteur de l’horizon et des obstacles environnants
Cliquer pour définir la hauteur des masques présents dans le champ de vision depuis cette paroi.
Supprimer cette paroi
Cliquer pour supprimer totalement ce type de paroi
Attention, en cas d’effacement de tous les types de planchers hauts ou bas, les métrés correspondants seront effacés.
Dans tous les cas, il vous faudra revérifier dans l’onglet métré les associations avec les types de paroi !!
Effacer
Cliquer pour retirer le matériau de la paroi
Chercher dans la bibliothèque
Cliquer pour ouvrir la bibliothèque de matériaux
Nom du matériau
Saisir le nom du matériau composant la paroi ou bien cliquer que l’icône de gauche pour chercher dans la bibliothèque.
Nota : l’ordre de saisie (de l’extérieur vers lintérieur ou vice versa) n’a pas d’importance.
Epaisseur du matériau
Épaisseur matériau composant la paroi
Unité : centimètres (et non pas mètres)
Conductivité thermique lambda
Le λ est une caractéristique intrinsèque des matériaux traduisant la puissance calorifique perdue en watt à travers un mètre d’épaisseur du dit matériau et
pour une différence de température d’un dégré entre les deux faces de la paroi.
Plus le lambda est faible, plus le matériau sera isolant à épaisseur donnée.
Unité : W/(m.K)
Résistance thermique
La résistance thermique R, mesure la résistance qu’une épaisseur de matériau oppose au passage de la chaleur.
Elle caractérise le pouvoir isolant d’une couche de matériau ou d’une paroi complète (d’autant plus fort que le R est élevé).
Elle dépend du coefficient de conductivité thermique (lambda) du matériau et de son épaisseur. R = épaisseur/λ
Unité ; m².K/W
Transmission thermique Surfacique
Coefficient de transmission thermique traduisant la puissance calorifique perdue à travers la paroi
et exprimée en Watts par m² et par degré de différence de température entre les deux faces de la paroi.
Unité : W/(m².K)
Indice de perméabilité à l’air
Taux de renouvellement d’air sous dépression ou surpression de 4 Pa rapporté à la surface de l’enveloppe déperditive hors plancher bas.Ne modifiez cette valeur que si le logement a fait l’objet d’un test d’étanchéité à l’air à l’aide d’une porte soufflante
Année de réfection de la ventilation
Modifiez la valeur proposée si vous connaissez l’année d’installation ou de dernière rénovation de la ventilation.Type de Ventilation
Choisir le type à partir du menu déroulant.Seuls les types de ventilation compatibles avec l’installation ou de dernière rénovation de la ventilation sont affichés.
Puissance électrique de la ventilation
Ne remplir cette valeur que si la puissance électrique consommée de la VMC est connue et justifiée (Avis Technique).Plusieurs façades au vent
Cochez cette case si plusieurs façades du logement sont exposées au vent (cas des maisons individuelles et des appartements traversants).Année de pose des émetteurs
Si vous ne connaissez pas précisément l’année, essayez au moins de savoir si l’installation est antérieure à 1981, entre 1982 et 2000 ou postérieure à 2000.Emetteur d’appoint
Comme cet émetteur dessert la même surface qu’un autre, cochez la case si l’émetteur courant est un appoint de chauffage à l’autre émetteur indiqué dans "idem"Type d’émetteurs
Choisir le type dans la liste déroulante.Nota : Un chauffage electrique bi-jonction comporte 2 circuits de chauffage :
le premier est branché sur le compteur collectif du bâtiment et assure une base de chauffage,
le second est branché sur le compteur individuel du logement et apporte le complément de chaleur nécessaire au confort.
Type de régulation des émetteurs
Choisir le type dans la liste déroulante.Type d’émetteurs électrique à effet Joule
Choisir le type dans la liste déroulante.En salle de bains
Cocher la case si ce chauffage électrique dessert une salle de bain ou pièce d’eau alors que le chauffage principal n’est pas électrique.Surface desservie par le ou les émetteurs de ce type
Indiquez la surface habitable chauffée/refroidie totalement ou partiellement par ce ou ces émetteurs.Réseau de chauffage collectif
Cochez cette case si le réseau est alimenté par une chaudière collective alimentant tout ou partie des logements d’un immeuble.Émetteur de chauffage collectif à comptage individuel
Cochez cette case si l’émetteur alimenté par une chaudière collective dispose d’un dispositif de comptage individuel de calories.Également appelé compteur d’énergie thermique (CET), le compteur calorifique permet de calculer la consommation individuelle de chauffage d’un logement en copropriété.
Robinets thermostatiques
Cochez cette case si tous les radiateurs sont équipés de robinets thermostatiques.Si certains le sont et pas d’autres, créer deux émetteurs de type radiateur, l’un avec robinet thermostatique, l’autre sans et préciser les surfaces respectives desservies avec et sans robinets thermostatiques.
Réseau de chauffage à basse ou moyenne température
Cochez cette case si la température d’eau du réseau de chauffage est inférieure à 65°.Réseau de chauffage bi-tube
Cochez cette case si le réseau est bi-tube comme illustré ci-dessous.
Réseau de chauffage isolé
Cochez cette case si le réseau est isolé dans sa partie hors volume chauffé.Label Flamme Verte

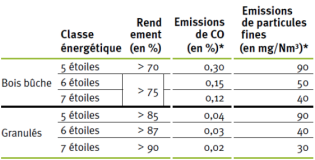

Cocher la case si l’appareil de chauffage au bois dispose d’un label flamme verte.Nota : antérieurement au 01/03/2022, le label possédait des étoiles selon les performances associées à la norme européenne EN 13240 (poêles à bois bûches) ou EN 14785 (poêles à granulés) :
Ventilateur côté combustion
Cocher la case si présence d’un ventilateur de combustion ou extractionAnnée d’installation du générateur
Indiquer l’année d’installation ou de dernier remplacement du générateur. Si cette information n’est pas disponible il faut prendre la date de construction ou de rénovation du bâtiment.Type du générateur
Choisir le type parmi la liste proposée.Énergie du générateur
Choisir, parmi la liste proposée, l’énergie principale utilisée par le générateur.Type de PAC
Type de pompe à chaleur pour émetteurs Air soufflé.
- air/air : la PAC pompe les calories de l’air extérieur et diffuse de l’air chaud via un réseau d&squo;air soufflé :
Types de pompe à chaleur pour émetteurs à eau (radiateurs, ventilo-convecteur et/ou planchers chauffants) :
- air/eau : la PAC pompe les calories de l’air extérieur et fournit de l’eau chaude pour radiateurs et/ou planchers chauffants.
- eau glycolée/eau : la PAC pompe les calories dans la terre via un réseau horizontal ou vertical d’eau glycolée et fournit de l’eau chaude pour radiateurs et/ou planchers chauffants.
- eau/eau : la PAC capte les calories de l’eau d’une nappe souterraine et fournit de l’eau chaude pour radiateurs et/ou planchers chauffants.
Combustible du poêle ou de l’insert
Puissance nominale
Puissance nominale du générateur (en kW).Pour un DPE/appartement en système collectif, saisir la puissance équivalente.
Type de combustible
Choisir le type de combustible utilisé pour la chaudière à bois.Chauffage + ECS
Cocher la case si le générateur assure à la fois la production de chauffage et d’eau chaude sanitaire.Régulation
Cocher la case si une régulation est mise en place directement au niveau de la production de chauffage, exemple vanne 3 voies pilotée selon la température extérieure.Volume Chauffé
Cocher la case si ce générateur de chauffage est placé dans la zone chauffée du logement (et pas dans le garage ni au sous-sol par exemple).Type de Combustion
Choisir le type parmi la liste proposée.Puissance de veille en kW
Pour un DPE/appartement en système collectif, saisir la valeur équivalente.En laissant une valeur vide dans cette ligne, toutes les valeurs par défaut seront utilisées.
Pertes à l’arrêt
Pertes à l’arrêt (en kW)Pour un DPE/appartement en système collectif, saisir la valeur équivalente.
En laissant une valeur vide dans cette ligne, toutes les valeurs par défaut seront utilisées.
Présence d’une veilleuse
Dans le cas d’un générateur à gaz disposant d’une veilleuse, cochez cette case.Présence d’une ventouse
Dans le cas d’un générateur à gaz disposant d’une ventouse, cochez cette case.Rendement du générateur à charge nominale
Indiquer la valeur en % (de 0 à 100)En laissant une valeur vide dans cette ligne, toutes les valeurs par défaut seront utilisées.
Rendement du générateur à charge partielle / intermédiaire
Indiquer la valeur en % (de 0 à 100)En laissant une valeur vide dans cette ligne, toutes les valeurs par défaut seront utilisées.
Rendement de la PAC
Rendement saisonnier "SCOP" de la Pompe à Chaleur en mode Chauffage. Si inconnu, laisser le champ vide.Rendement de la PAC en mode eau chaude
Rendement saisonnier "SCOP" de la Pompe à Chaleur en mode de production d’eau chaude sanitaire. Si inconnu, laisser le champ vide.Émetteur desservi
Choisir le type d’émetteur relié à ce générateur pour diffuser la chaleur.Rôle du générateur vis à vis de l’émetteur
En cas de générateurs multiples connectés à un même émetteur, la répartition des besoins peut s’effectuer de plusieurs manières :
- Cascade sans priorité : les générateurs fonctionnent simultanément et les besoins sont répartis identiquement sur chacun d’entre eux.
- Cascade avec priorité : les besoins sont assuré en priorité par le premier générateur. Si sa puisance n’est pas suffisante (temps froid), ce générateur d’appoint fournit la puissance complémentaire
- Chaudière en relève de PAC : Le chauffage est assuré principalement par une PAC et cette chaudière prend le relais par temps froid.
- Générateur en relève de chaudière bois : Le 1er générateur principal est une chaudière bois et ce générateur prend le relais en mi-saison.
Contenu CO2 du réseau de chaleur urbain
Indiquez le contenu CO2 du réseau de chaleur exprimé en kg/kWh tel que figurant dans l’arrêté ministériel le plus récent.Facteur de couverture solaire
Laissez ce champ vide sauf si le facteur de couverture solaire de l’installation solaire thermique est connu et peut être justifié.Dans ce cas, entrez une valeur décimale entre 0 et 1.
Saisie détaillée
Cocher la case uniquement si toutes les caractéristiques du générateur à combustion sont connues (issues de la base Edibatec ou d’une documentation technique du fabricant).Sinon, les performances de l’équipement sont prises par défaut, en fonction de son type et de son année d’installation.
Production d’ECS en volume chauffé
Cocher la case si l’équipement de production d’eau chaude est placé dans la zone chauffée du logement (et pas dans le garage ni au sous-sol par exemple).Réseau de distribution d’ECS
Indiquez si les tuyaux de distribution d’eau chaude sont isolés ou non et s’il y a une disposition pour avoir de l’eau chaude immédiatement aux points de puisage :- Réseau bouclé : l’eau chaude circule en permanence dans une boucle de distribution qui parcourt le bâtiment.
- Réseau Tracé : des cordons chauffants sont installés sous l’isolation tout le long du réseau
Nombre d’étages desservis
Indiquer le nombre de niveaux desservis par l’équipement.Production stockage
Indiquer si l’eau chaude est stockée dans un ballon ou bien produite instantanément (chauffe bain gaz) ou bien produite dans un micro ballon intégré à la chaudière.La chaudière à accumulation comporte un ballon intégré, contenant un important volume d’eau, de 40 à 120 litres, maintenu à température. L’eau chaude est disponible instantanément lorsque l’on ouvre le robinet, La chaudière avec ballon intégré pour un confort d’utilisation accru et une plus grande économie d’eau. En revanche, la chaudière tourne en continu pour garder l’eau chaude, mais à plus bas régime.
La chaudière à micro accumulation est une chaudière qui intègre un ballon d’eau chaude ou un serpentin dont le volume fluctue entre 3 et 10 litres. Cette présence constante d’une petite quantité eau chaude permet, d’une part de réduire significativement, voire de supprimer, la durée d’attente de la montée en température de l’eau. Et d’autre part elle permet de réduire la quantité d’énergie nécessaire pour s’assurer de pouvoir bénéficier de l’ecs instantanément et en quantité suffisante.
Pièces contigües
Cocher la case si les pièces de puisage d’eau chaude (cuisine, Sdb) sont contigües au local où est située la production d’eau chaude.Volume ballon
Volume de stockage du ballon d’eau chaude en litres.Dans le cas d’une production d’eau chaude collective, saisir le volume total du ballon collectif.
Surface desservie
Indiquez la surface alimentée par cet équipement d’eau chaude sanitaire.Chauffe-eau Solaire
Cocher la case si des capteurs solaires thermiques sont utilisés pour la production d’ECS.Chauffage Solaire
Cocher la case si les capteurs solaires thermiques sont également utilisés pour le soutien au chauffage (en plus de la production d’ECS).Installation collective d’ECS
Cocher la case si la production d’ECS est assurée par une installation collective desservant tout ou partie des appartements de l’immeuble.Type de chauffe eau thermodynamique
Les modèles sur air extérieur puisent les calories de l’air extérieur et ont généralement une unité extérieure.Les modèles sur air extrait puisent les calories dans un local non chauffé, typiquement un garage ou un sous-sol.
COP du chauffe eau thermodynamique
Indiquez la valeur du Coefficient de Performance s’il est connu.Type de génération d’eau chaude sanitaire
Choisir le type parmi la liste proposée.Surface des panneaux photovoltaïques
Indiquer la surface des panneaux partageant la même orientation et inclinaison.Laisser la valeur vide ou à zéro s’il n’y a pas de panneaux photovoltaïques installés.
Si l’installation photovoltaïque comporte des ensembles de panneaux d’orientation et d’inclinaison différentes, renseigner une ligne par orientation et inclinaison.
Orientation des panneaux photovoltaïques
Choisir la valeur selon la liste déroulante.Si l’installation photovoltaïque comporte des ensembles de panneaux d’orientation et d’inclinaison différentes, renseigner une ligne par orientation et inclinaison.
Inclinaison des panneaux photovoltaïques
Choisir la valeur selon la liste déroulante.Si l’installation photovoltaïque comporte des ensembles de panneaux d’orientation et d’inclinaison différentes, renseigner une ligne par orientation et inclinaison.
Type d’isolation
Ce champ est purement informatif et n’a aucun effet sur les calculs !
Il sert à préciser le système constructif dans l’attestation thermique de calc de travaux RSET
La saisie au sens technique du type d’isolation est à faire au niveau de l’inertie (1er onglet) et sur le choix des ponts thermiques
associé au système constructif (4ème onglet).
Type d’isolation
Ce champ est purement informatif et n’a aucun effet sur les calculs !
Il sert à préciser le système constructif dans l’attestation thermique de calc de travaux RSET
La saisie au sens technique du type d’isolation est à faire au niveau de l’inertie (1er onglet) et sur le choix des ponts thermiques
associé au système constructif (4ème onglet).
